Fabrication de banc d’essais thermiques

Fabrication de banc d’essais de refroidissement de chaines de traction électriques et de batteries


Dans les années à venir, vous allez progressivement remplacer vos bancs d’essais de moteurs thermiques par des bancs d’essais de chaînes de traction électrique, de batteries et de systèmes de refroidissement.

Depuis 2009, Exoès réalise des bancs d’essais clés en mains pour ses clients, de la fabrication à l’installation, partout dans le monde. Lors d’une livraison, Exoès forme les équipes de ses clients pour les rendre autonomes et indépendantes tout en garantissant un haut niveau de service et de réactivité.

Le banc, le prototype à tester, la formation de vos équipes :
chez Exoès, vous aurez bien plus qu’un banc d’essais !

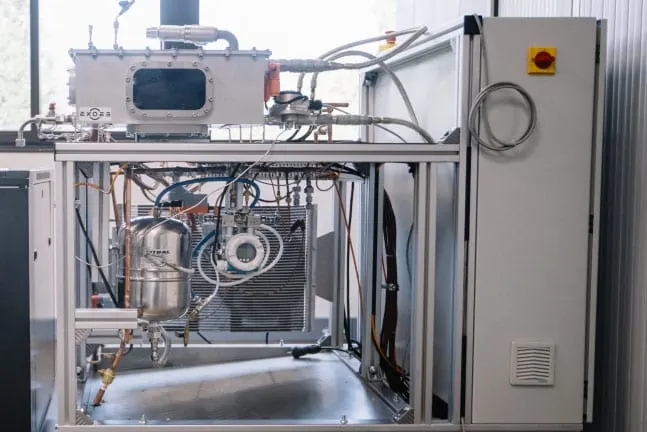

Une offre unique pour les batteries refroidies par immersion : banc d’essais et prototypes de modules ou de packs batterie complet

Exoès développe pour ses clients le module batterie ou le pack batterie complet refroidi par immersion ainsi que le banc d’essais nécessaire à son fonctionnement, la mesure de ses performances et sa sécurité.

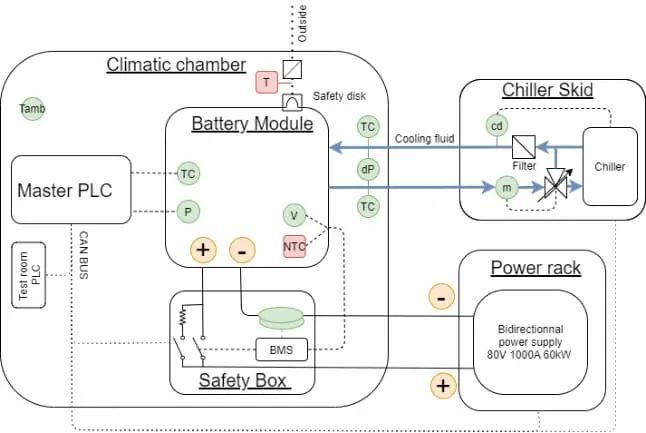

Exemple de synoptiques de bancs systèmes développés par Exoes

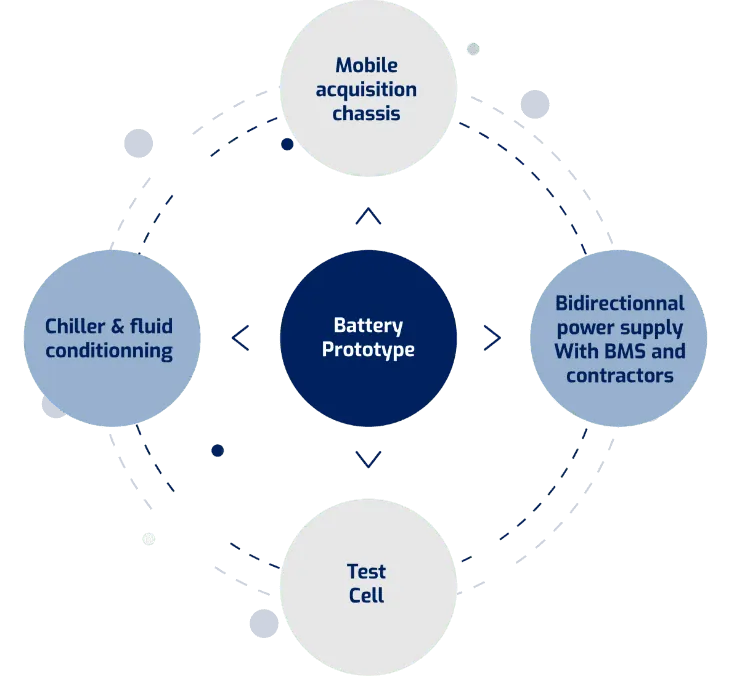

Un banc d’essai batterie typique est composé de

Un châssis
d’acquisition
et de contrôle

Un groupe de
conditionnement du
fluide

Un bloc
d’alimentations
électriques

Une communication
en CANbus
et Ethernet

Une cellule d’essais
sécurisée

Un banc
de remplissage
de fluide

Un châssis
d’acquisition
et de contrôle

Un châssis mobile d’acquisition et de contrôle comprenant un automate autonome tropicalisé dédié à l’acquisition d’une cinquantaine de voies analogiques ainsi qu’au contrôle des vannes et pompes et à la gestion de la sécurité (redondant et “failsafe” système). Ce châssis peut comprendre une fonction de supportage du prototype à tester, notamment dans le cas de test de modules isolés.

Un groupe de
conditionnement du
fluide

Un groupe de conditionnement en température, de maintien des propriétés diélectriques et de circulation du fluide.

Un bloc
d’alimentations
électriques

Un bloc d’alimentations électriques pour cycler la batterie et garantir leur intégrité (supervision de la tension et courant via BMS, contacteurs, précharge, fusible, …)

Une communication
en CANbus
et Ethernet

Les composants de nos bancs d’essais communiquent en CANbus et Ethernet vers un ordinateur de supervision équipé d’un logiciel applicatif dédié, open source, développé sur Labview

Une cellule d’essais
sécurisée

Ce banc d’essai doit être utilisé dans une cellule d’essai sécurisée sur mesure selon votre besoin de 1 à plusieurs dizaines de mètres cubes. Cette chambre permet également le contrôle de la température et de l’humidité ambiante ainsi la ventilation, la surveillance des gaz toxiques et la gestion de feux de batterie.

Un banc
de remplissage
de fluide

Nous relions ce banc d’essai à un banc automatique de purge, remplissage et nettoyage du fluide diélectrique.

Ce type de banc permet de réaliser les essais suivants :

– Performances thermiques (refroidissement, réchauffement)
– Essais abusifs par perforation, court-circuit, surchauffe ou surtension
– Essais de vieillissement

Nous associons à notre offre de bancs d’essai les services suivants :

– Formation de vos équipes
– Dépannage à distance d’un jour sur l’autre
– Maintenance sur site
– Etalonnage des capteurs
– Mise à jour du logiciel de contrôle et de la configuration de l’automate d’acquisition pour suivre l’évolution de vos demandes d’essai

Nos bancs d’essai peuvent être redéfinis sur-mesure pour vos besoins.

La conception de prototypes de modules ou de packs batteries complets refroidis par immersion font également parties de nos compétences clés.
